FBD系列礦用防爆壓入式對旋軸流局部通風機

技術優勢
　　目前我國傳統對旋軸流式局部通風機產品都存在運行噪聲高、運行效率低的缺陷，出口噪聲一般都在98dB(A)以上，全壓效率絕大多數在80%以下，這距國家規定的雙“85”指標，即：風機的全壓效率在85%以上，運行噪聲在85dB(A)以下，還相差甚遠。導致這種問題的主要原因就是該風機的葉輪葉片結構型式不合理，它們所采用的葉片，無論是機翼形，還是圓弧板形，各個截面的重心連線都落在同一條徑向線上，而通風機的葉輪轉速幾乎都是2950r/min,導致葉片的圓周線速度都很高，氣流在這種結構的葉片流道中流動時，在葉片頂部區域很容易產生旋轉失速形成渦流，從而增加風機的運行噪聲，同時渦流的產生也會較多的降低風機的效率。
　　針對上述對旋風機的缺點,我公司專門研制并生產了專利產品：“掠傾葉片對旋式軸流通風機”（專利證書附后）,該軸流通風機具有以下技術優勢：
　　1、FBD系列礦用防爆壓入式對旋軸流局部通風機Ⅰ、Ⅱ級葉輪葉片為Q235A鋼板鍛壓制成，我們將該葉片的迎風端通過模具制成圓弧狀，并將葉片頂端用刨床刨出一個斜面，使該葉片外形達到機翼型葉片的要求。并將該葉片做成前傾、前掠式。這樣在相鄰兩葉片之間氣流的離心力作用到向旋轉方向掠出的葉片迎風面上，會產生一個垂直于葉片重心連線指向另一塊葉片背風面的反力，當出現氣流跟不上葉片旋轉的情況時，這個反力就能限制其與葉片頂部背風面之間產生分離即渦流區，故而風機的運行噪聲低、效率高；傾掠式葉片的長度（重心連線的長度）比徑向式葉片的為大，因葉片頂部渦流區的徑向厚度一般來講是個定值，它所占葉片長度的比率要比徑向式葉片小，也就是說傾掠式葉片的有效長度大，相對阻力損失小，有效做功能力強，同樣是在降低噪聲的同時提高風機的效率。
　　我公司生產的FBD系列礦用防爆壓入式對旋軸流局部通風機，采用了這種技術，可使風機的運行噪聲不超過83dB(A)，全壓效率達到88%，是一種理想的對旋式軸流通風機。
　　2、我公司與山東科技大學聯營合作，在我公司建立了山東科技大學產學研基地，為我公司礦用通風機的開發研制、通風系統優化設計、通風機優化選型設計和配套電控技術與遠程遙控系統的開發提供了強大的技術支持；
　　3、山東省科技廳通過對全省300多家風機制造企業進行全面的技術測評，于2008年12月下文批準在我公司組建了全省唯一的一家省級礦用風機工程技術研究中心，由此我公司成為推動淄博市、山東省乃至全國礦用風機產品科技進步的重要基地；
　　4、FBD系列礦用防爆壓入式對旋軸流局部通風機，已通過了安標國家礦用產品安全標志中心和國家安全生產重慶礦用設備檢測檢驗中心的整機氣動性能、防爆性能檢驗，并頒發了防爆合格證、檢驗合格證和“MA”安全標志準用證。
　　5、FBD系列礦用防爆壓入式對旋軸流局部通風機，主機體全部采用外包式消聲結構，即主風筒內壁為2mm厚的消聲孔板，外筒為Q235A鋼板，中間填充50mm的消聲巖棉，我們可保證該風機的運行噪聲符合國家相關標準的規定。
　　6、FBD系列礦用防爆壓入式對旋軸流局部通風機的防腐處理：集流器、主機殼、擴壓器、的內、外表面，葉片、輪轂和所有芯筒部件與支撐筋的外表面，在嚴格除油、除銹的條件下，均勻涂刷2遍Y1無機硅酸鋅防腐底漆，表面再涂刷2遍Y1無機硅酸鋅防腐面漆，可大大提高通風機的耐腐蝕性，使用壽命可達25年以上。

FBD系列煤礦用防爆壓入式對旋軸流局部

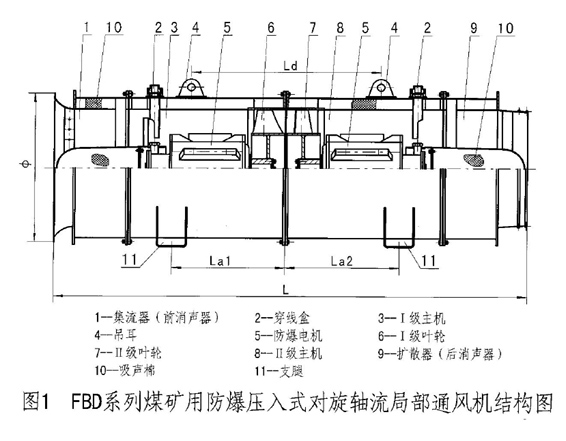

通風機技術性能及外形安裝尺寸表表1
