JK系列礦用局部通風機
?
高效節能低噪聲的JK系列礦用局部扇風機（簡稱局扇）是根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山局部通風的需要設計的，適用于各種規格斷面的井巷掘進通風、采場和電耙道引風、無底柱分段采礦法進路通風、其它局部通風以及某些輔助通風。也可用于隧道施工、地下工程施工等需要用風筒通風的場合通風。

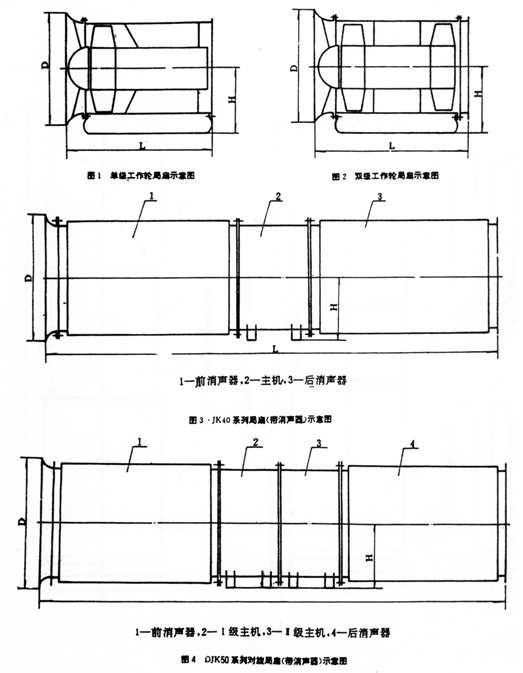

JK系列局扇的設計，綜合考慮了各類局部通風作業面所需的排塵排煙風量、風筒送風距離、常用風筒規格、風阻值，以及礦井內的使用條件等。JK系列局扇分為單級工作輪JK-1NO.(參見圖1)、雙級工作輪JK-2NO.（參見圖2）和對旋運轉DJK等三類。JK40系列局扇（帶前、后消聲器）的機構參見圖3，DJK系列對旋局扇（帶前、后消聲器）的結構參見圖4。其中JK40系列局扇和DJK50系列對旋局扇可以直接安裝在巷道底板上，也可以懸掛安裝在巷道的幫壁上或頂板下。
JK系列局扇具有以下特點：
（1）運轉效率高。單級和雙級工作輪全壓效率分別在92%和83%，對旋型全壓效率為85%，比遠JF系列局扇提高20～30%，具有明顯的節電效果。
（2）規格齊全，適應性強。局扇的風量和全壓的值有各種不同的組合，送風距離從80米到600米不等（串聯運用送風距離可達1200米以上），可滿足用戶各種不同的需要。
（3）體積較小，重量較輕，移動靈活方便。在其性能與JF系列局扇基本相同時，體積減小20～30%，重量減輕20～30%。
（4）噪聲較低。在空曠場合實測1№4局扇的噪聲不超過85dB(A)。如果用戶對局扇的噪聲有特殊要求，我公司可配套消聲器，請在訂貨時做出說明。
JK系列高效節能低噪聲礦用局扇主要技術參數
局扇型號 | 電機功率 | 風量 | 全壓 | 最小風 | 送風 | 重量 | 外形尺寸(mm) | ||
D | L | H | |||||||
JK58-1NO.3 | 1.5 | 0.9～1.4 | 928～575 | 300 | 80 | 51 | 390 | 486 | 230 |
JK58-1NO.3.5 | 3 | 1.5～2.4 | 1263～752 | 350 | 150 | 74 | 450 | 562 | 260 |
JK58-1NO.4 | 5.5 | 2.2～3.5 | 1648～1020 | 400 | 200 | 115 | 520 | 649 | 290 |
JK58-1NO.4.5 | 11 | 3.1～5.0 | 2093～1295 | 450 | 300 | 135 | 585 | 728 | 320 |
JK58-2NO.4 | 11 | 2.2～3.5 | 2923～1811 | 400 | 400 | 130 | 520 | 877 | 290 |
JK55-2NO.4.5 | 11 | 3.0～5.2 | 2276～1275 | 450 | 300 | 140 | 543 | 704 | 375 |
JK55-1NO.5 | 11 | 4.2～6.6 | 1726～1324 | 450 | 200 | 135 | 600 | 535 | 400 |
JK56-1NO.3.15 | 2.2 | 1.4～2.1 | 853～588 | 300 | 80 | 53 | 374 | 634 | 193 |
JK56-1NO.4 | 4 | 2.1～3.4 | 1275～981 | 400 | 150 | 96 | 477 | 682 | 240 |
JK67-1NO.4.5 | 7.5 | 2.6～4.2 | 2256～1177 | 400 | 250 | 145 | 540 | 760 | 270 |
JK67-2NO.4.5 | 11 | 2.8～4.3 | 3237～1471 | 400 | 400 | 195 | 540 | 860 | 270 |
JK67-1NO.5.25 | 28 | 4.0～6.3 | 3776～2648 | 500 | 600 | 420 | 620 | 1364 | 310 |
JK40-1NO.5.5 | 5.5 | 4.3～5.1 | 533～475 | 550 | 120 | 720 | 653 | 3800 | 336 |
JK40-1NO.6.5 | 11 | 7.1～8.4 | 884～663 | 650 | 140 | 742 | 772 | 3800 | 396 |
JK40-1NO.7 | 15 | 8.8～10.5 | 1025～769 | 700 | 140 | 795 | 830 | 4100 | 425 |
JK40-1NO.7.5 | 22 | 10.9～12.9 | 1177～883 | 750 | 150 | 824 | 890 | 4100 | 455 |
JK40-1NO.8 | 30 | 13.2～15.6 | 1339～1005 | 800 | 150 | 848 | 950 | 4350 | 485 |
DJK50-NO.5.5 | 2×5.5 | 4.8～5.8 | 1182～515 | 550 | 180 | 948 | 653 | 3800 | 336 |
DJK50-NO.6.5 | 2×11 | 7.9～9.5 | 1651～719 | 650 | 200 | 1120 | 772 | 3800 | 396 |
DJK50-NO.7 | 2×15 | 9.9～11.9 | 1915～834 | 700 | 200 | 1207 | 830 | 4100 | 425 |
DJK50-NO.7.5 | 2×22 | 12.2～14.6 | 2198～957 | 750 | 220 | 1293 | 890 | 4100 | 455 |
DJK50-NO.8 | 2×30 | 14.8～17.8 | 2501～1089 | 800 | 220 | 1340 | 950 | 4350 | 485 |
